四向抗震支吊架是什么样式

发布者:admin 时间:2022-07-01 13:48:00

  四向支架,也就是常说的双向支撑结构。综合了侧向支撑和纵向支撑两种支撑形式特点的支撑结构即为双向支撑结构,一般适用于机电管线较多、支架承重较大的情况。

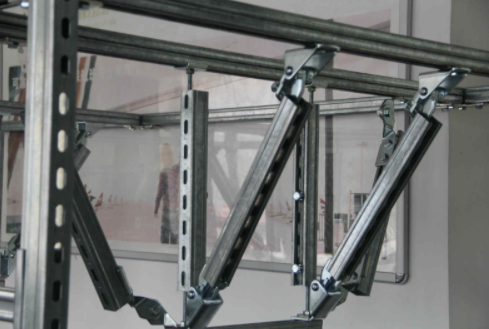

  四向抗震支吊架图片:

  四向抗震支吊架设置原则

  1.   每段水平直管道应在两端设置侧向抗震支吊架。
  2.   当两个侧向抗震支吊架间距超过较大设计间距时,应在中间增设侧向抗震支吊架。
  3.   每段水平直管道应至少设置一个纵向抗震支吊架,当两个纵向抗震支吊架距离超过较大设计间距时,应按要求间距依次增设纵向抗震支吊架。
  4.   刚性连接的水平管道,两个相邻的加固点间允许纵向偏移,水管及电线套管不得超过较大侧向支吊架间距的1/16,风管、电缆梯架、电缆托盘和电缆线槽不得超过其宽度的两倍。
  5.   水平管线在转弯处0.6m范围内设置侧向抗震支吊架。
  6.   当水平管线通过垂直管线与地面设备连接时,管线与设备之间应采用柔性连接,水平管线距垂直管线600mm范围内设置侧向支撑,垂直管线底部距地面超过150mm应设置抗震支撑。
  7.   所有抗震支吊架必须和结构主体可靠连接。当管线穿越建筑沉降缝时应考虑沉降位移。
  8.   水平管道在安装柔性补偿器及伸缩节的两端必须设置侧向及纵向抗震支吊架。侧向、纵向抗震支吊架其斜撑安装垂直角度宜为459,且不得小于30。
  9.   沿墙敷设管线当设有入墙的托架且管卡能紧固管道四周时,可将其作为一个侧向抗震支撑
